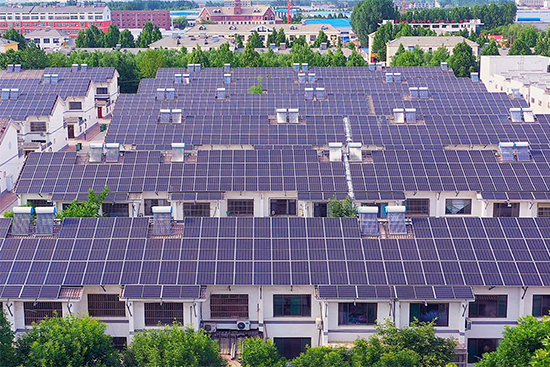

1、整县分布式光伏的定义

　　2021年6月20日，国家能源局综合司下发《关于报送整县（市、区）屋顶分布式光伏开发试点方案的通知》（以下简称《通知》）。《通知》指出申请试点条件为，要求具有丰富的屋顶资源；有较高的开发利用积极性；有较好的电力消纳能力；开发市场主体基本落实，开发建设积极性高，有实力推进试点项目建设。

　　《通知》指出，我国建筑屋顶资源丰富、分布广泛，开发建设屋顶分布式光伏潜力巨大。开展整县(市、区)推进屋顶分布式光伏建设，有利于整合资源实现集约开发，有利于削减电力尖峰负荷，有利于节约优化配电网投资，有利于引导居民绿色能源消费，是实现“碳达峰、碳中和”与乡村振兴两大国家重大战略的重要措施。

2、整县分布式光伏并网方案的项目背景

　　为充分发挥新能源远程集控中心的调度作用，不断提升新能源安全生产管理水平，依托新能源远程集控中心，利用远程集控平台、远程诊断平台等数字化技术，开展新能源设备远程监控、远程诊断、运行调度、缺陷管理等工作，实现新能源生产运行远程集中、专业高效管控，我公司编制《整县分布式光伏生产数据接入远程集控中心、电网调度中心-设计方案》。

　　根据山东电力调度控制中心2021年11月9日下发《关于加快推进地方电厂和分布式光伏数据接入专项治理工作的通知》（鲁调控〔2021〕364号）要求，10千伏及以上分布式光伏（以下简称场站）数据许接入调度机构，可采用电力调度数据网、无线网络两种方式，接入的数据需满足调度数据采集范围及频率需要。

　　根据集控中心生产数据接入要求和当地调度自动化对分布式光伏生产数据接入要求，分别编制《10kV并网分布式光伏生产数据接入远程集控中心、电网调度中心方案》和《380V并网分布式光伏生产数据接入远程集控中心、电网调度中心方案》。

3、整县分布式光伏并网方案的编制依据

　　（一）《关于印发山东电网新能源集中监控中心调度管理规定及投运前基本条件验收确认书的通知》(山东电力调度控制中心通知〔2022〕94)

　　（二）山东能监办和山东省能源局2021年12月28日下发《关于切实做好分布式光伏并网运行工作的通知》（鲁监能安全规〔2021〕94号）；

　　（三）山东电力调度控制中心2021年11月9日下发《关于加快推进地方电厂和分布式光伏数据接入专项治理工作的通知》（鲁调控〔2021〕364号）；

　　（四）《中国华电集团有限公司新能源远程集控管理办法》。

4、整县分布式光伏有功功率控制要求

　　（1）具备有功功率控制能力，当需要同时调节输出有功功率和无功功率时，在并网点电压偏差符合GB/T12325规定的前提下，优先保障有功功率输出。

　　（2）最大输出功率和最大功率变化率应符合电网调度机构批准的运行方案；同时应具备执行电网调度机构指令的能力，能够通过执行电网调度机构指令进行功率调节，紧急情况下，电网调度机构可直接限制分布式电源向公共电网输送的有功功率。

5、整县分布式光伏无功功率控制要求

　　（1）具备无功电压调节控制功能。

　　（2）具备无功电压控制功能。分布式电源在满足其无功输出范围和公共连接点功率因数限制的条件下，进行其并网点功率因数和电压的控制；同时，接受电网调度机构无功指令，其调节方式、参考电压、电压调差率、功率因数等参数执行调度协议的规定。

6、整县分布式光伏数据信息采集要求

　　在正常运行情况下，需要采集的信息包括：

　　1）电气模拟量：并网点的电压、电流、有功功率、无功功率、功率因数、频率；

　　2）状态量：并网点的并网开断设备状态、故障信息、分布式电源远方终端状态信号和通信通道状态等信号；

　　3）电能量：发电量、上网电量、下网电量；

　　4）逆变器信息；

　　5）其他信息：分布式电源并网点的投入容量。

7、10kV并网分布式光伏生产数据接入远程集控中心、电网调度中心方案

　　采用无线通信方式与电网调度中心进行数据传输，以项目接入并网点为单位，配置一套多合一5G融合终端，同时具备无线通信、加密芯片、远动传输、AGC子站等功能，在一台设备中实现多种业务融合。

　　采用无线通信方式与远程集控中心进行数据传输，配置一台通信管理机，将并网点信号、点表、电量信息等上传至集控云平台，由集控云平台将数据传输给集团公司集控中心。

同时，逆变器信号通过智能通信终端设备采集，送给集控云平台，进而传送给集团集控中心和并网点通信管理机给调度转发，同时满足调度和集控中心数据采集要求。智能通信终端设备配置专门线缆，不影响原逆变器采集棒安装和原逆变器厂家云平台数据采集。

8、380V并网分布式光伏生产数据接入远程集控中心、电网调度中心方案

　　采用无线通信方式与远程集控中心进行数据传输，380V布式光伏项目利用智能通信终端采集发电实时功率、发电量、运行状态信息，上送到互联网端集控云平台，集控云平台与新能源远程集控中心对接，实现低压分布式光伏发电数据采集。
