1、方案设计依据

　　（1）鲁监能安全规【2021】94号《关于切实做好分布式光伏并网运行工作的通知》。

　　（2）国家电网办〔2021〕565号《国家电网有限公司关于印发支持服务整县屋顶分布式光伏开发重点任务的通知》。

　　（3）设备配电〔2021〕100号《国网设备部关于印发支撑整县屋顶分布式光伏开发试点工作方案的通知》。

2、可观可测可控可调方案设计

　　（1）整县光伏主要设备配置

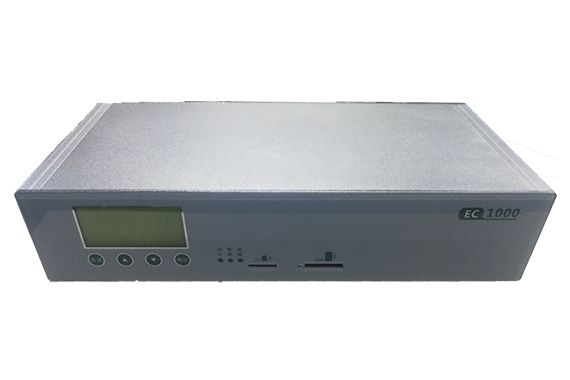

　　根据运检、调度部门有关分布式光伏标准要求，在并网点配置带FTU分界开关、多合一通信终端。本方案设计采用一二次融合断路器及多合一通信终端完成上述功能。其中多合一通信终端具有AGC、远动通信、纵向加密、5G通信等多种功能。

　　（2）整县分布式光伏设计架构

　　整县分布式光伏采取直采直控的方式接入调度主站安全接入区，再由安全接入区转入调度系统。并网点部署远动机、测控装置等设备，采集光伏实时数据，并具备接收调度机构控制指令进行功率柔性调节的能力。利用多功能AGC装置可实现秒级实时监视、控制。上行通信方式为5G/4G无线专网等方式接入安全接入区。

　　（3）整县分布式光伏组网方式

　　以每台升压变为单位，光伏逆变器通过485接口将信号传给光伏采集器，光伏采集器通过WAPI数据采集器汇聚到变压器对应集中器，WAPI数据采集器集成了可信WiFiCPE和RS485串转网功能，实现数据采集和通过可信WiFi网络与融合终端的数据传送，集中器将信号转给多合一通信终端装置。多合一通信终端装置通过5G切片专网和调度主站通信。

3、调度自动化实现

　　（1）远动信息内容

　　分布式光伏项目，实时采集并网运行信息，主要包括并网设备状态、并网点电压、电流、有功功率、无功功率和发电量等。上传远动信息内容，由调度确认。

　　（2）远动系统控制要求

　　本方案有功功率控制能够接收并执行电网调度部门发送的有功功率及有功功率变化的控制指令，确保光伏电站有功功率及有功功率变化按照电力调度部门的要求运行。

　　本方案分布式光伏测控终端具备与控制系统的接口，接受配网调度部门的指令，具体调节方案由配网调度部门根据运行方式确定。

　　本方案分布式光伏无功电压控制根据配网调度部门指令，自动调节其发出（或吸收）的无功功率，控制并网点电压在正常运行范围内，其调节速度和控制精度满足电力系统电压调节的要求。

　　（3）远动系统方案及信息传输

　　分布式光伏远动信息上传采用无线专网方式，单路配置专网远动通道。通信方式和信息传输符合相关标准的要求，采取基于DL/T 634.5101或者DL/T 634.5104通信协议。

说明：《整县光伏可观可测可控可调-建设方案》、《地方电厂分布式光伏并网接入-技术方案》、《10千伏及以上分布式光伏接入-技术方案》、《低压（380V/220V）分布式光伏接入－技术方案》几个方案为成体系方案，请结合阅读。
