产品概述

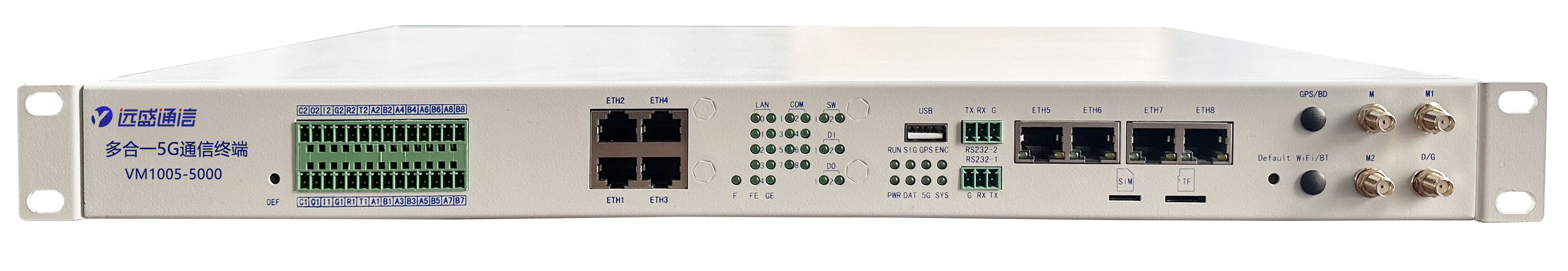

　　多合一5G融合终端VM1005-5000融合了5G通信终端、纵向加密、远动对接和AGC/AVC控制的功能，满足10千伏分布式光伏以直采方式接入调度主站，同时进行自动功率控制的功能。

电力5G切片通信功能

　　多合一5G融合终端VM1005-5000基于5G通信模组的通信特性和电气特性，进行电源和数据交互电路的设计。通过对高速数据链路设计技术、电源管理技术的应用，搭配高性能处理器、大容量存储介质、高增益天线，做好散热及电磁兼容设计，保证5G通信的性能和可靠性。

　　多合一5G融合终端VM1005-5000运用5G、物联网、大数据、人工智能等新一代信息通信技术手段，整合运行核心系统关键信息，打造精准智能的管理体系，对解决电力故障、优化智能电源、电力设备的运营能量消耗具有重要意义。

电力5G并网保证稳定传输

　　多合一5G融合终端VM1005-5000 5G通信具有“高速度、低延时”的特点。在超高速率方面，5G速率最高可以达到4G的100倍，实现10Gb/秒的峰值速率。在超低时延方面，5G的空口时延可以低到1毫秒，仅相当于4G的十分之一，远高于人体的应激反应，可以广泛地应用于自动控制领域。同时，5G通信采用高频传输技术，有效解决了数据丢包问题，提高了通信可靠性。

国网纵向加密功能保证数据安全

　　多合一5G融合终端VM1005-5000设备内置5G通信模组，设置SA独立组网模式，通过无线连接5G电力切片专网，进而连接调度主站安全接入区，实现和调度主站专网通信，5G切片专网与公网隔离，实现与电力企业其它数据网及外部公共信息网的安全隔离。

　　同时，多合一5G融合终端VM1005-5000设备内置国标电力微型纵向加密芯片，和调度主站纵向加密设备采用SM2加密算法建立加密隧道，实现身份双向认证、数据加密和访问控制，形成电力监控系统安全防护体系的纵向防线，保证数据传输的安全性。

AGC自动功率控制功能

　　多合一5G融合终端VM1005-5000符合《GB-T 40604-2021 新能源场站调度运行信息交换技术要求》、《GB/T40289-2021 光伏发电站功率控制系统技术要求》规范要求。

　　多合一5G融合终端VM1005-5000接收并自动执行调度主站远方发送的有功、无功功率控制信号（包括指令方式和功率计划曲线方式），根据最优策略控制本站功率输出，确保本站最大有功功率值及有功功率变化值不超过调度主站的给定值，同时向调度主站回传系统运行调节状态、参数等信息。

AVC自动电压控制功能

　　多合一5G融合终端VM1005-5000以调节分布式光伏发电场站的所有无功源的无功出力为技术手段，实现新能源发电场站无功功率的连续调节和协调控制，适用于各种规模的光伏电站的电压无功控制。

　　多合一5G融合终端VM1005-5000设备可实时接收调度下发的电压指令或无功指令，收集并网点、逆变器、无功补偿装置的实时信息和运行状态，计算并分配目标指令给逆变器和无功补偿装置，实现电网无功电压控制的功能。

多合一终端节约建设成本

　　每年电网公司在新能源建设与维护方面都会投入大量的人力、物力和财力，传统调度接入通讯方案，需要用SDH专网及调度数据网设备，需要占用大量的专网通道，且扩容专网SDH设备的投资较大；

　　多合一5G融合终端VM1005-5000采用5G切片网络进行电力数据安全传输，能够节省光缆建设成本、缩短建设周期、降低专网设备扩容投资，较传统方式能够节约大量的时间、降低设备投资成本。

典型应用

•

  整县光伏可观可测可控可调-建设方案

•

  整县光伏多合一5G融合终端接入-解决方案

•

  电力10千伏分布式光伏5G接入-解决方案

•

  地方电厂分布式光伏5G接入-解决方案

•

  电力5G纵向加密融合通信网关-测试方案

•

  电力差动保护5G应用融合网关通信-测试方案

•

  低压（380V/220V）分布式光伏接入－技术方案

•

  10千伏及以上分布式光伏接入-技术方案

•

  地方电厂分布式光伏并网接入-技术方案

•

  地方电厂及10kV光伏接入典型场景

技术规格

产品文档

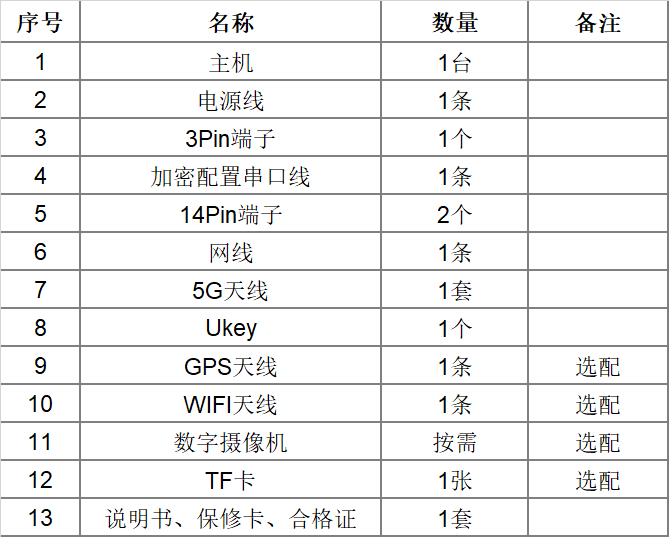

产品选型
