采用标准1DIN 结构设计。支持音视频录像、音视频输出、语音对讲、行驶数据记录、IC 卡登签、数据打印、实时监控等功能，可以实现视频录像、汽车行驶记录信息的实时上传。
产品概述
典型应用
技术规格
产品文档
产品选型

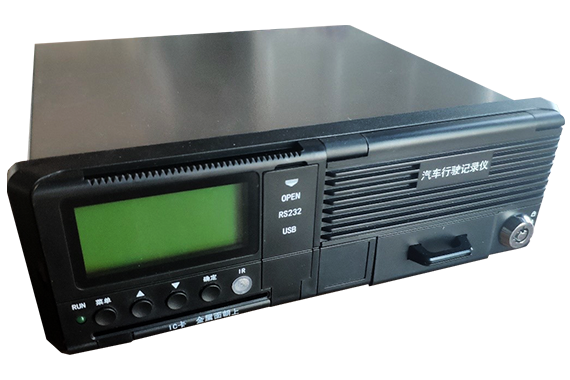

汽车行驶记录仪（部标机）采用标准1DIN 结构设计。支持音视频录像、音视频输出、语音对讲、行驶数据记录、IC 卡登签、数据打印、实时监控等功能。结合3G/4G（可定制拓展5G通信）无线传输技术、定位技术，可以实现视频录像、汽车行驶记录信息的实时上传。通过控制中心可以实时对车辆进行远程监控、分析和处理。
汽车行驶记录仪（部标机）符合交通部部标协议（JT/T 794-2011、 JT/T 808-2011、JT/T 1076-2016、JT/T 1078-2016）、国标协议（GB/T19056-2012）等国家相关政策标准，支持与第三方平台的对接。 可适用于两客一危、货运车、出租车、校车等车辆行业监管需求。
功能特点
1）符合国家相关政策标准：GB/T 19056-2012、JT/T 794-2011、 JT/T808-2011、JT/T1076-2016、 JT/T 1078-2016；
2）支持 8 路 720P 或 4 路 1080P 高清视频实时存储与上传，支持H.264/H.265视频编解码；
3）支持内置打印机；
4）支持远程对讲；
5）支持1块2.5寸硬盘（固态/机械）、1张SD卡和1张TF卡循环存储；
6）扩展接口丰富，支持7寸液晶显示屏、传感器、灾备USB设备、广告屏等外设；
7）支持内置WIFI 模块；
8）具备行车信息采集接口，可采集车辆转向、刹车、倒车、车速等信息，内置G-sensor，可采集车辆状态信息；
9）具备断电保护功能，突然断电情况下可保障关键数据的完整。
安装操作

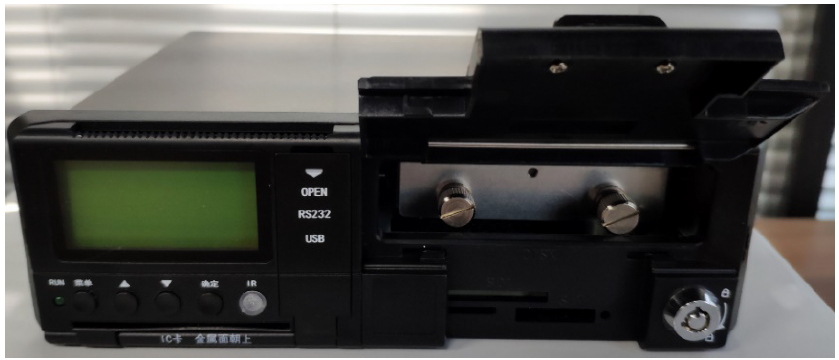

用钥匙将硬盘锁拧到开锁状态，拉动把手打开前盖板。将硬盘盒两侧的手拧螺丝松开，如下图：
抽出硬盘盒，然后将硬盘放置到硬盘盒内，用配套的4颗平头螺丝将硬盘固定在硬盘盒上。
硬盘固定好后再将硬盘盒推入硬盘槽内，推入时注意硬盘盒下边缘不要卡主外壳边沿，若接口阻力较大，可用拇指按住两颗手拧螺丝中间的位置用力向里推入，确保推到位后拧紧手拧螺丝。
若需装入SD卡和TF卡，则分别将卡插到对应的卡槽内。SIM卡放入卡托内，插入到SIM卡槽内。然后盖上硬盘盖板并锁上硬盘锁。
打印纸安装

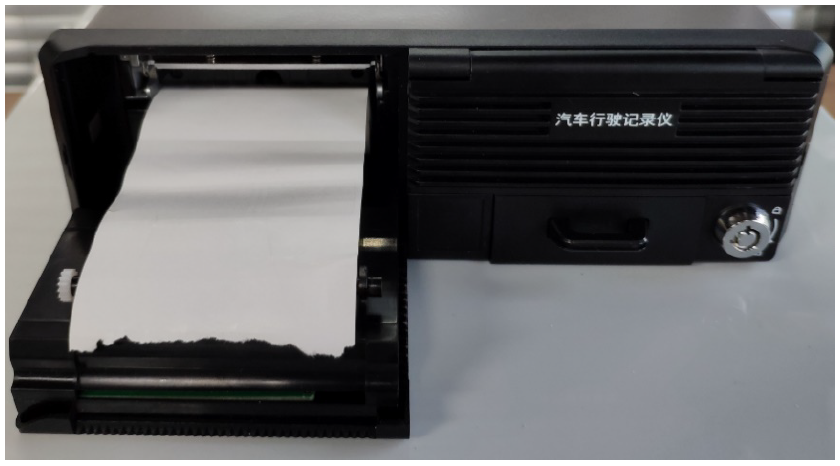

从打印口处（液晶屏上方有锯齿的位置）向外侧拨动，将LCD前面板打开，然后将打印纸放进凹槽内，放置前先用指甲或坚硬物体在打印纸两面划动，有明显黑色痕迹的一面向上。如下图：
打印纸放置好后，在关闭LCD前面板前，将打印纸左右两侧置于打印滚轴两侧固定脚之内，然后关好LCD前面板。打印纸安装好后，进行打印测试，确定安装无问题。
设置操作

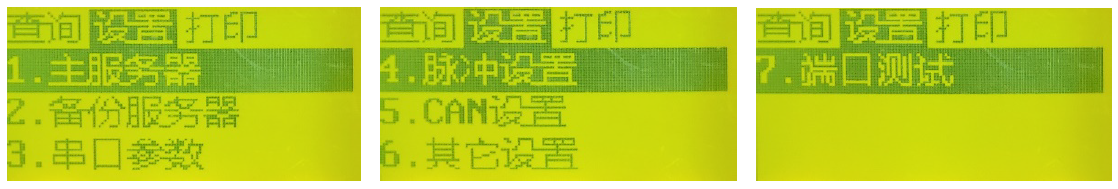

在设置二级菜单选择界面，可进行主服务器设置、备份服务器设置、串口参数设置、脉冲设置、CAN设置、其他设置、端口测试等功能。
按上下键选择二级菜单，按确定键打印相应内容。
设备通过VGA接口或CVBS接口连接显示屏后，在正常工作状态下，可通过鼠标在液晶屏上进行操作。
WEB操作

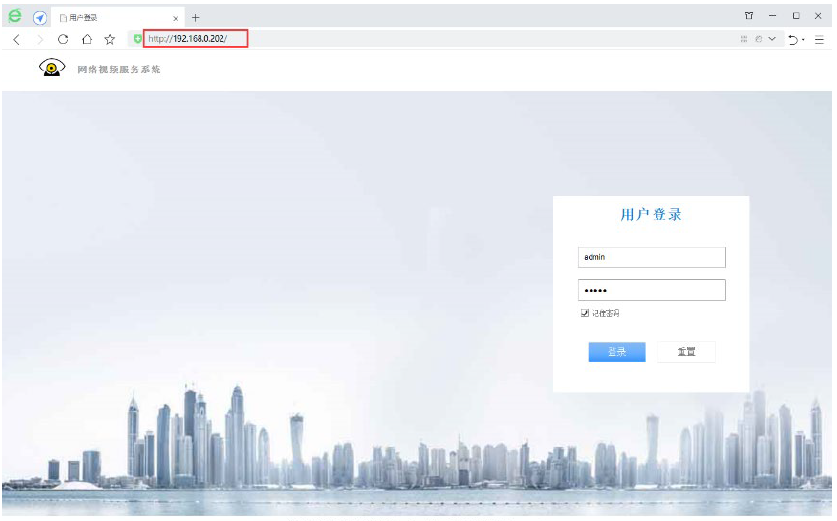

将设备通过网络连接到电脑，在电脑上打开浏览器，输入设备IP地址后回车，进入登录界面。
从web端可对批量设备进行可视化管理，通过管理菜单功能，可查看相关视频、进行快捷菜单操作、进行录像查询、查看设备信息/状态信息、平台设置功能界面、网络设置界面、媒体设置界面、告警设置界面、存储设置界面、账户设置界面等。
远程操作
打开pucfg软件，在登录界面点击搜索，界面上显示所有已连接的设备数量，然后在地址栏选择需要操作的设备地址，点击登录。
可查看并进行相关操作，比如基本信息标签、视频信息标签、平台设置标签、OSD信息标签、告警设置标签、动态网络标签、高级设置标签、输入输出标签、日志查询标签、升级软件标签等。

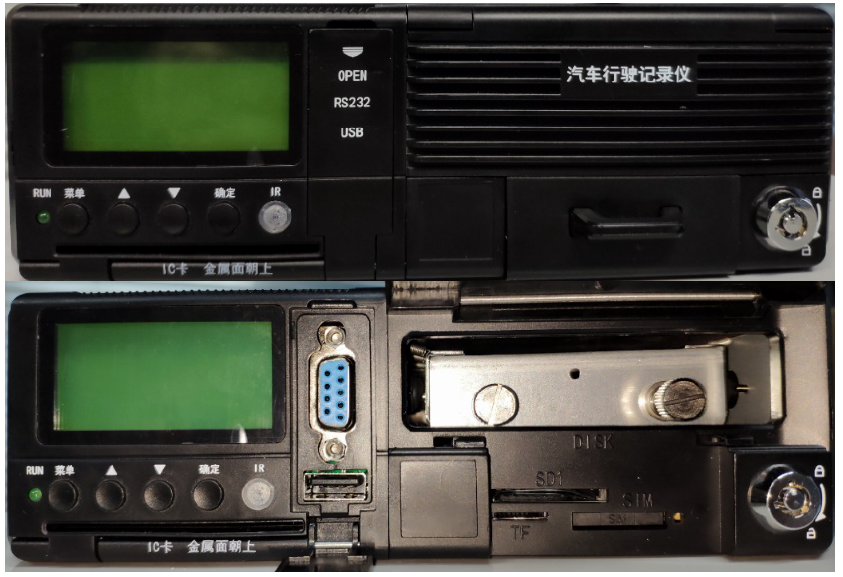

汽车行驶记录仪（部标机）前面板主要有液晶显示屏、运行指示灯、按键、红外接口、IC卡槽、RS232接口（中间盖板下面）、USB接口（中间盖板下面）、硬盘槽（右侧盖板下）、SD卡槽（右侧盖板下）、TF卡槽（右侧盖板下）、SIM卡槽（右侧盖板下）、硬盘锁，布局示意图如下。

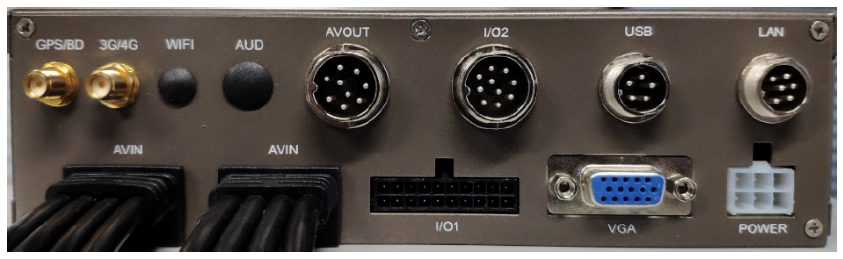

汽车行驶记录仪（部标机）后面板主要有GPS/BD天线接口、3G/4G天线接口、WIFI天线接口、8路音视频输入接口、手咪接口、音视频输出接口、IO接口1、IO接口2、灾备USB接口、网络接口、VGA接口和电源接口，布局示意图如下。
