产品概述

逆变器直采直控并网终端

　　逆变器直采直控并网终端内置5G通信模组，可自动进行5G拨号，为有线网络设备提供5G无线加密上网功能，内置纵向加密模块，配合主站加密模块实现通信加密功能，同时它还具有485串口/232串口、CAN接口、IO接口等，可进行接口间协议转换，还可支持外接高清网络摄像头及语音设备，实现多协议融合通信网关功能。设备具有网络自诊断功能，断线可自动重连，确保通信畅通。可内置锂电池，具有断电告警功能。

　　逆变器直采直控并网终端融合了5G通信终端、纵向加密、远动机和AGC/AVC控制的功能，满足分布式光伏以直采方式接入调度主站。设备采用先进的嵌入式操作系统和灵活的模块化设计，从集约化部署、节约设备投资成本，节省安装空间等方面考虑，是具备多机合一的一体化采集通信设备。终端内置5G通信模组和纵向加密模块，同时具备5G通信、数据加密、远动对接等功能，在一台设备中实现多种业务融合，提升维护工作质量和效率。

逆变器直采直控并网终端产品优势

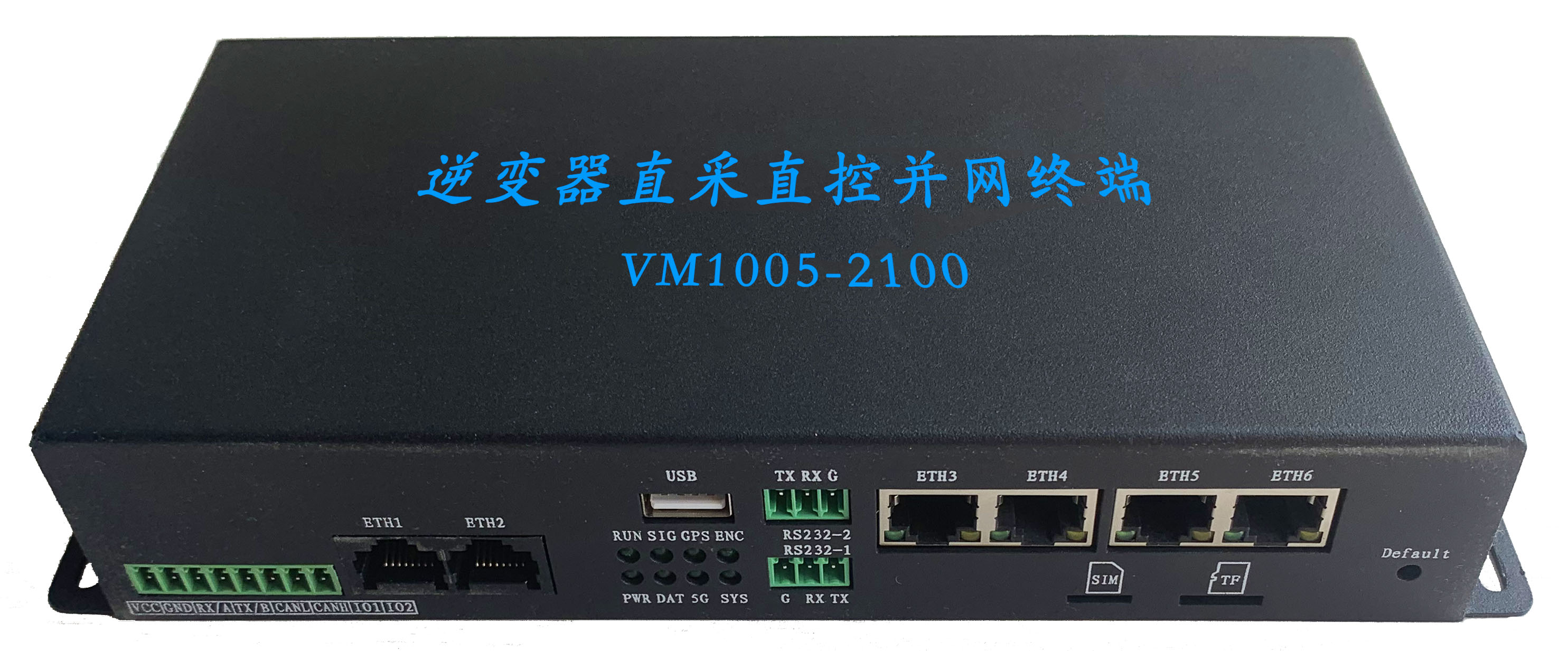

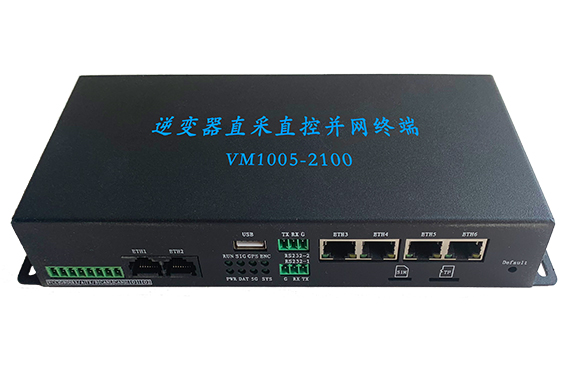

　　逆变器直采直控并网终端整机采用金属外壳，外壳需具备指示灯孔位、对外接口孔位、SIM卡孔位、天线孔位等。对外接口主要包括：电源、串口、GPIO、网口、TF卡槽、音频、接地柱等。其中，前面板分布电源、串口、GPIO、网口、SIM卡槽等。后面板分布TF卡槽、音频接口、天线接口、接地柱等，工业接口丰富，能够满足大部分电力数据对接的场景需求。

逆变器直采直控并网终端产品功能


　　逆变器直采直控并网终端具备（1）5G通信功能：设备内置5G通信模组，设置SA独立组网模式，通过SIM卡连接5G电力切片专网，进而连接调度主站安全接入区，实现和调度主站专网通信。（2）纵向加密功能：设备内置国标电力微型纵向加密芯片，和调度主站纵向加密设备采用SM2加密算法建立加密隧道，实现身份双向认证、数据加密和访问控制功能。（3）电力四可功能：采集10kV/380V分布式光伏并网点的逆变器数据、并网点数据，监视并向调度主站上传，并执行调度主站发往本站的控制和调节命令，最终实现“遥信、遥测、遥控、遥调”功能。

典型应用

光伏逆变器直采直控微功率无线组网解决方案

10kV并网有功/无功功率控制（AGC/AVC）

低压（380V/220V）分布式光伏接入－技术方案

电力10千伏分布式光伏5G接入-解决方案

整县分布式光伏生产数据接入远程集控中心、电网调度中心-设计方案

新能源光伏电站快速调频35kV-220kV一次调频解决方案

技术规格

序号	项目	描述
1	工作电压	直流9~30V
1	工作电压	直流9~30V
2	电源保护	防反接、过压保护、过流保护
3	无线网络	5G兼容3G/4G
4	百兆网口	2路10/100Mbps RJ45网口ETH1/2
	千兆网口	3路10/100/1000Mbps RJ45网口ETH4/5/6
	加密网口	1路10/100Mbps RJ45
5	路由	支持路由功能
6	串口	2路RS232串口
		1路RS485串口
		1路加密调试串口RS232-2
7	串口DTU	支持TCP/UDP/DSC等协议（根据中心协议配置）
8	CAN口	1路CAN接口（选配）
9	IO接口	2路数字输入接口或1路继电器输出数字输入接口悬空或接低电平；继电器支持125VAC/0.3A或30VDC/1A
10	USB接口	1路加密U-key接口
11	语音	支持语音输入输出、监听、对讲功能
12	状态指示	指示PWR、RUN、SIG、DAT、GPS、5G、ENC、SYS状态
13	非对称密码功能	基于证书的公私钥验证体系，与现在已经投入运行的各个网省电力调度中心的“电力调度证书服务系统”相配合。证书的格式完全符合X509 证书规范，与“电力调度证书服务系统”各个厂家所签发的证书完全兼容
14	专有加密通信协议	加密认证网关间通信协议为国调组织多位专家联合设计，并经权威机构的多位院士审查论证，通信协议内容同样高度保密
15	管理维护	5G网关支持WEB、Telnet、SSH、平台多种参数管理方式，支持本地、远程、平台固件和补丁升级；
15	管理维护	在对纵向加密认证网关进行管理时，需要“人机卡”的三方认证过程。管理人员必须持有可用于管理的智能IC卡，必须持有可登陆管理的密码，再进行过“人机卡”的三方认证才能登陆纵向加密认证网关模块，进行有效的管理配置
16	外壳材质	高强度金属外壳
17	外壳尺寸	长164mm×宽95mm×高40mm不含天线接口
18	工作温度	-25℃~+55℃
19	工作湿度	0~90%RH（无凝露）
