产品概述

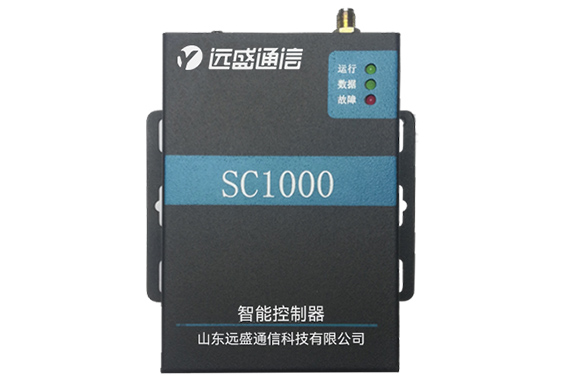

电力载波智能控制器

　　电力载波智能控制器SC1000支持NB通信或电力载波通信，可跟云服务平台联网，联网后可上报开关及亮度状态，可用于进行用电量统计，并可远程控制灯光亮度。同时它还可以具有RS485接口，可作为传感器网关使用，可外接各种传感器，例如温湿度/光照/扬尘/风速/风向/雨量等，通过NB传送到云平台或通过电力载波模块传送给由集中器，由集中器传送到后台。

　　电力载波智能控制器SC1000具有开关量输入输出接口，可以采集外部开关状态，也可远程控制外部开关。同时还具有12V直流电源输出接口，可以为其它设备提供12V供电。

　　电力载波智能控制器SC1000是一款智能调光控制终端，即可以单机使用、也可跟云平台联网使用，它可根据外部环境亮度自动控制路灯的开关，也可通过行人及车辆检测智能控制灯光亮度，达到节能的效果。

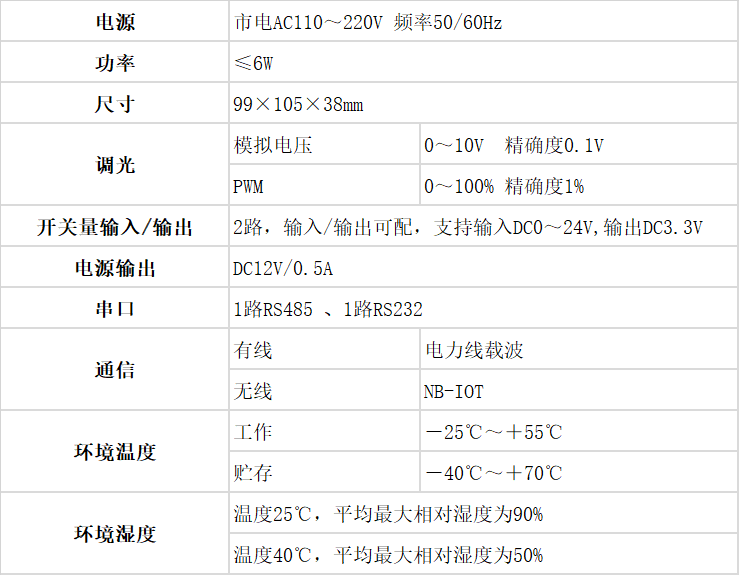

产品功能


（1）工作温度-25℃～+55℃，有良好的稳定性

（2）市电供电，供电电压AC110～220V，频率50/60Hz

（3）2种调光方式0-10V和10V PWM

（4）支持电力线载波或NB-IOT

（5）支持外接RS485传感器，作为传感器网关使用

（6）支持1路串口RS232

（7）支持2路数字开关量，输入/输出可配

依据标准


GB/T 7261-2016 继电保护和安全自动化装置基本试验方法

DL/T 873-2004 微机型发电机变压器组动态记录装置技术条件

NB/T 42015-2013 智能变电站网络报文记录及分析装置技术条件

GB/T 14598.24-2017 量度继电器和保护装置第24部分：电力系统暂态数据交换（COMTRADE）通用格式

GB/T 14598.26-2015 量度继电器和保护装置第26部分：电磁兼容要求

DL/T 527-2013 继电保护及控制装置电源模块（模件）技术条件

DL/T 553-2013电力系统动态记录装置通用技术条件

GB 14598.27-2017 量度继电器和保护装置第27部分：产品安全要求

DL/T 478-2013 继电保护和安全自动装置通用技术条件

功能概述


（1）电力线载波

　　电力载波智能控制器SC1000可在电力线上进行载波通信，符合国网2013标准。模块内嵌高速 Turbo 解码引擎，支持高达 256QAM 的增强型调制方式，支持多阶中继功能，128bits AES/SMS4 数据加密，有较强的抗白噪、抗脉冲干扰性能。

（2）NB_IOT无线通信

　　电力载波智能控制器SC1000可选NB_IOT无线网络通信模块，可用于连接云平台，上报亮度、开关状态以及外接传感器数据等。也可以通过无线网络下发指令，调节外接灯光的亮度或进行开除控制。

（3）串口网关

　　电力载波智能控制器SC1000具有RS485和RS232接口，支持标准Modbus通信协议，通信地址及波特率可设置；典型的应用是作为传感器网关使用，可接各种485接口的传感器，如空气温湿度、CO2、光照、PM2.5/PM10、风速风向、火情烟雾、加速度、气压等等。另外还可以接控制终端，比如PLC控制器，可根据本地或远程控制指令进行相应的动作。

（4）数字量采集

　　电力载波智能控制器SC1000支持2路开关数字量输入输出，支持输入DC0-24V,输出DC3.3V。典型应用是接门磁开关，采集开关状态。

（5）灯光亮度智慧调节

　　电力载波智能控制器SC1000支持2种调节方式，0-10V和10V PWM。通过控制照明灯光的驱动电源，达到调节灯光亮度的目的，典型应用在路灯上，例如智慧城市、小区等，可根据时间、亮度、雷达信号等智能开关及自动调节亮度，节能开启时间/节能级别/节能延时等均可设置，可达到良好的使用及节能效果。

（6）DC12V输出

　　电力载波智能控制器SC1000支持一路DC12V 0.5A电源输出，可以给外设供电，例如传感器、控制终端或显示终端等，并可进行远程控制给外设上下电。
