产品概述

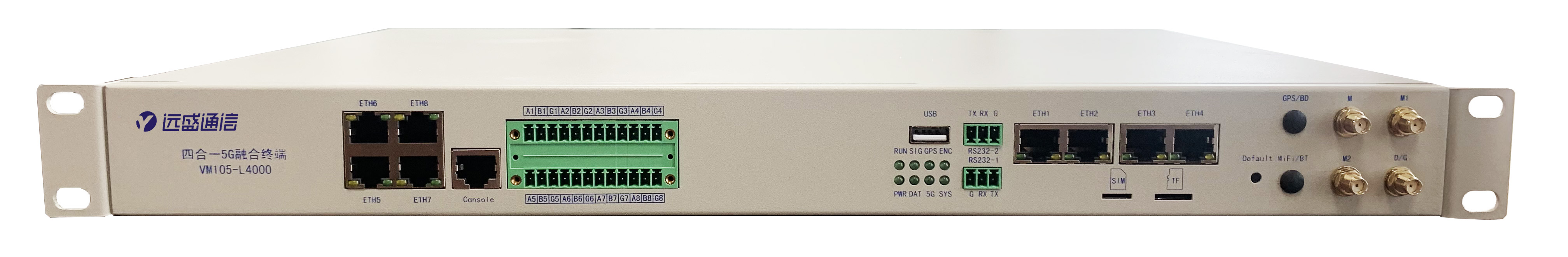

多合一5G融合终端（电力）

　　多合一5G融合终端融合了5G通信终端、纵向加密、远动机和AGC控制的功能，满足10千伏及以上分布式光伏以直采方式接入调度主站，同时进行自动功率控制的功能。

　　5G通信功能，设备内置5G通信模组，设置SA独立组网模式，通过SIM卡连接5G电力切片专网，进而连接调度主站安全接入区，实现和调度主站专网通信。

　　纵向加密功能，设备内置国标电力微型纵向加密芯片，和调度主站纵向加密设备采用SM2加密算法建立加密隧道，实现身份双向认证、数据加密和访问控制功能。

　　远动功能，采集站内运行状态的模拟量和状态量，监视并向调度主站上传，并执行调度主站发往分站的控制和调节命令，最终实现“遥信、遥测、遥控、遥调”功能。

　　AGC自动功率控制功能，接受并自动执行调度主站远方发送的有功、无功功率控制信号（包括指令方式和功率计划曲线方式），根据最优策略控制本站功率输出，确保本站最大有功功率值及有功功率变化值不超过调度主站的给定值，同时向调度主站回传系统运行调节状态、参数等信息。

　　容器化app管理功能，支持本地计算机多个容器安装，单个容器支持部署多个应用软件，支持本地计算机对APP应用进行启动、停止、配置、安装、卸载等操作，支持对APP应用软件的信息读取、性能监测。后期设备升级或功能拓展可直接更新内部程序，无需更换硬件设备。

产品优势

1)全网通5G和4G频段，NSA和SA网络模式

2)5G多合一融合天线极简设计

3)国标电力微型纵向加密芯片

4)支持虚拟数据专用网（APN/VPDN）

5)外壳和系统安全隔离，符合电力安规要求

6)国产高性能CPU/工业级64位通信处理器

7)千兆以太网口，自适应10/100/1000Mbps

8)工业级DDR3内存，适应-40℃~75℃

9)支持700MHz，适配5G多场景应用

10)支持2.4GHz 与5.8GHz 双频WiFi

11)支持IPIP、GRE、IPSec隧道

12)支持远程管理，可WEB配置

13)静电、浪涌、电快速脉冲群等多重防护

14)SPI防火墙/VPN穿越/访问控制/URL过滤

15)WDT 看门狗设计，7X24h稳定运行

16)支持GPS/BD双模定位，远程定位故障点

17)工业设备接口丰富：RS485/RS232/USB接口/串口DTU/CAN口/IO接口

18)多协议支持：TCP / IP / UDP / ICMP / IGMP / HTTP / SIP / GB28181 / ONVIF / RTSP / MODBUS / MQTT / OPCUA

19)DC9~30V/反接保护/过压保护/过流保护

20)19英寸(1U)满足标准化机房应用

5G网关配置

（1）网口及路由设置

在登录页面输入账号密码登录后进入网口设置页面，可进行设备的IP地址、子网掩码、网关、DNS、DHCP服务及路由等设置。

（2）VLAN设置

在VLAN设置页面，最多可进行8个VLAN的增加、编辑或删除操作。

（3）串口DTU设置

在串口DTU页面，可设置传输协议、服务器地址、端口、链路地址、心跳、以及串口类型和波特率等参数。

（4）DMZ设置

当启用路由功能时，可设置DMZ主机地址为网内的某台设备IP，此时访问本设备移动网络地址的数据将被转发到DMZ主机。

（5）隧道/VPN设置

在隧道/VPN设置页面，可查看隧道/VPN配置列表、或进行增加、修改、删除操作，当隧道类型选择为IPSec时，采用积极模式协商、预共享密码方式，IKE提议加密算法为3DES/SHA1、DH组为MODP1024，ESP加密算法为3DES、认证算法为SHA1，两端设置应相同，若两端IP地址可互相访问，不需要设置本地和对端标识，若两端IP无法直接访问（应至少有一端可访问），可采用用户标识方式访问，这种方式下两端的本地标识和远端标识相反；当隧道为gre或ipip类型时，本地子网应配置为隧道的本地地址和掩码。

加密网关配置
