1、应用背景

　　货物在运输过程中容易发生损毁、丢失和被盗等问题，如何在移动过程中有效的监控运输过程、油量、防止盗油偷油事故的发生和货物状态，确保货物能及时、安全地到达目的地，成为货运企业迫切需要解决的问题。

　　为有效解决以上问题，应当将车载监控系统应用于货运车辆的日常运营 。

2、系统构架

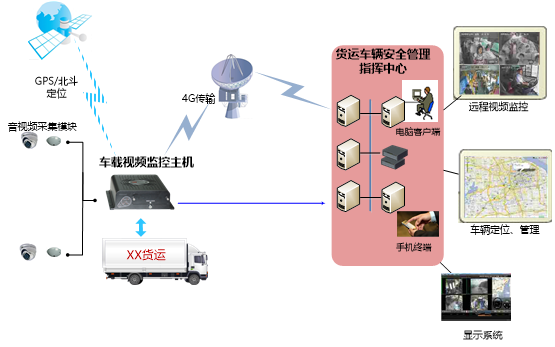

　　邮政厢货车载监控系统构架示意图

　　大型货运车监控系统架构由三部分组成：前端车载监控系统、传输网络和监控后台系统。

3、前端系统设计

　　本方案在车身上布置2个摄像机，分别监控驾驶室、车前方2个关键区域。监控中心可以根据监控图像，确定事故性质、等级，按照一定的预案，实行应急指挥。

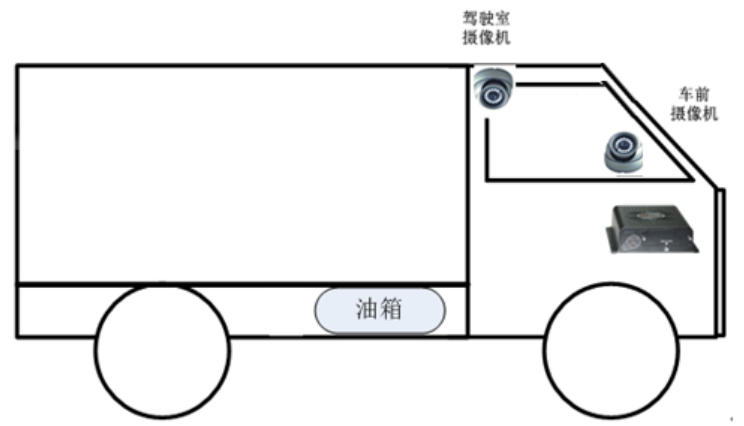

邮政厢货车辆监控设备部署示意图

4、监控中心组成

　　监控中心的设计主要包括显示子系统、视频归档子系统、流媒体分发子系统、集中存储子系统、服务器设备等。其系统构架示意如图所示：

监控中心组成

5、平台功能

　　5.1GPS/北斗应用

　　通过GIS电子地图，能够直观显示监控点和车辆位置，快速搜索出周边的监控点或车辆，实现基于电子地图的指挥调度应用。

　　1)支持监控GPS/北斗设备，如车载、单兵等。

　　2)支持对GPS/北斗设备进行实时的位置监控与历史数据浏览。

　　3)支持路线偏移控制、禁闭区域告警等功能。

　　5.2实时监控调度

　　平台支持监控管理中心对接入平台的车载视频资源进行远程实时监控，根据现场情况进行指挥调度。监控终端包括电脑客户端和手机客户端。

　　通过监控终端可以查看远程视频。

　　5.3录像回放取证

　　当遇到车辆抛锚、交通事故、司机不法行为等事件时，可以通过录像回放进行调查取证，协助事件处理。相关的录像可以进行下载或锁定。

　　5.4视频抓拍抓录

　　平台支持视频的抓拍抓录和录像剪辑下载，方便监督取证。

　　支持抓拍图片、紧急录像、录像剪辑、录像下载等子功能。

　　5.5油耗、视频查询下载

　　1) 支持按监控点或关键字、时间范围查询监控点录像、标签录像、备份录像、备份图片等内容

　　1) 监控点录像通过时间轴展现，辅以缩略图预览内容

　　2) 标签录像、备份录像、备份图片以图片标签的样式展现。

　　3) 支持框选片段或勾选标签后下载录像（通过下载器）。

6、方案优势

　　6.1视频监控与GPS/北斗定位结合

　　在充分考虑移动监控需求基础上，结合领先的音视频编解码技术、GPS/北斗卫星定位、无线网络传输等技术，构成一套可快速部署在大型货运车辆上的移动视频监控系统。

　　6.2结构紧凑、集成度高

　　据不完全统计，多数货运企业运输车辆车载视频监控系统普遍采用视频监控与GPS/北斗分离的设备，设备间连接复杂、连线较多，导致在车辆颠簸震动的环境下设备可靠性不高的问题，且此种方式需用使用2张通讯卡，存在成本偏高的问题。

相比上述情况，本方案中系统采用的是内置GPS/北斗模块的车载主机，能够避免以上情况发生，为车辆驾驶室节省空间，为用户节省项目建设投资。

　　6.3强大的环境适应性

　　本方案所选用产品不仅满足恶劣气候环境，且其也能对抗恶劣的电磁环境。车载视频监控主机和车载摄像机针对车辆运行环境较差，对散热、防尘、防水要求高，进行了特殊处理，可满足安装在车内特殊环境下长期运行的要求。
