产品概述

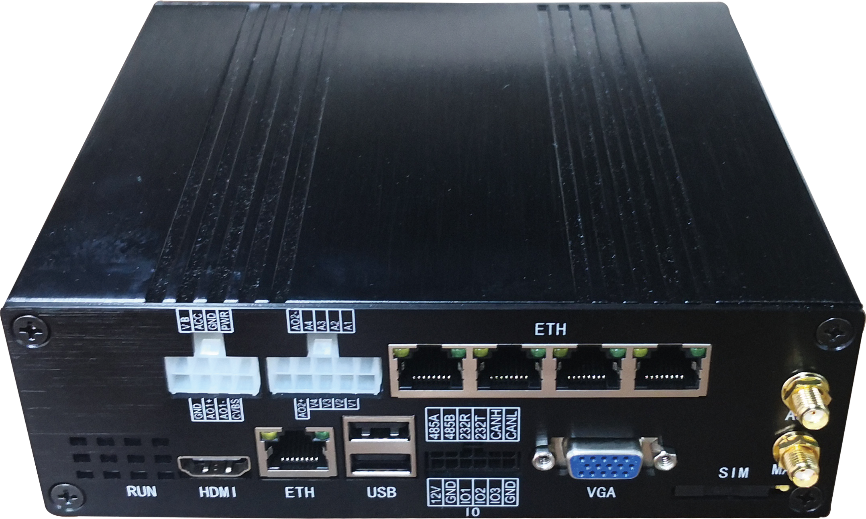

外壳尺寸 ：168mm（长）*154mm（宽）*54mm（高）

产品介绍

车联网终端（数字版）：支持4路1920*1080网络高清摄像头输入(同时可扩展兼容4路模拟高清/标清摄像头输入)。支持手机客户端，电脑客户端在线实时监控，支持硬盘存储，满足于对存储容量要求的各类车辆本地视频监控的需求。

车联网终端（数字版）采用DC12V-30V宽电压供电，低功耗设计，Linux操作系统，支持GPS/北斗双模定位，支持4G自动拨号，可把视频和定位信息通过4G无线网络传输到后台；内置功放，可外接拾音器及喇叭，支持语音监听及对讲；提供RS485及RS232接口，可对接油位传感器、刷卡器、LED、支持485功能的传感器等设备；通过IO接口可控制外围设备或外接报警按钮，提供手动报警功能。

功能特点

（1）RS485通信，标准ModBus通信协议，通信地址及波特率可设置，可作为485传感器网关使用；

（2）铝制金属外壳，强度大，可用于车载、室内外等现场环境；

（3）12~30V直流宽压供电；

（4）具备DC12V输出引线，可为外接传感器供电：

（5）内置工业级4G模块，可支持4G通讯，进行实时监控；

（6）支持4路数字摄像头，扩展兼容4路模拟高清/标清摄像头，对车辆进行实时在线全方位远程监控；

（7）内置定位模块，支持GPS和北斗定位；

（8）支持硬盘存储；

（9）支持国家标准GB28181、T212和交通部T808等协议类型；

功能简介

（1）视频功能

设备提供4路数字视频采集，经过压缩处理后，在设备内部进行存储，并可经过4G网络实时上传到后台。设备可接显示器，4画面显示本地视频，同时提供可视化操作UI。

（2）音频功能

设备提供4路音频采集功能，支持G711压缩，可保存到本地硬盘，并可经过4G网络实时上传到后台。设备提供1路语音输出，外接喇叭后可进行语音对讲。

（3）定位功能

设备内置GPS/北斗定位模块，实时记录运行轨迹，并可上传到后台在PC客户端显示。

（4）远程云台控制

设备可通过485接口外接支持485通信协议的设备，可实现数据采集功能。

（5）支持油棒、刷卡器

设备可外接油棒、刷卡器，支持油量检测、IC/ID卡刷卡，数据同步上传。

（6）4G无线传输功能

设备支持自动拨号，断线自动重连。

技术标准

《道路车辆电子电气产品的环境条件和试验》ISO-16750

《无线电干扰和抗扰度测量设备规范》GB/T 6113.1 1995

《无线电干扰和抗扰度测量方法》GB/T 6113.2 1998

《汽车对外电磁辐射标准》GB14023-2000

《用于保护车载接收机的电磁辐射标准》GB18655-2002

《汽车电子设备应耐受的辐射骚扰的强度标准》GB/T17619-1998

《电动车辆对外电磁辐射标准》GB/T18387-2001

《TD-LTE数字蜂窝移动通信网终端设备技术要求》YD/T 2575-2013

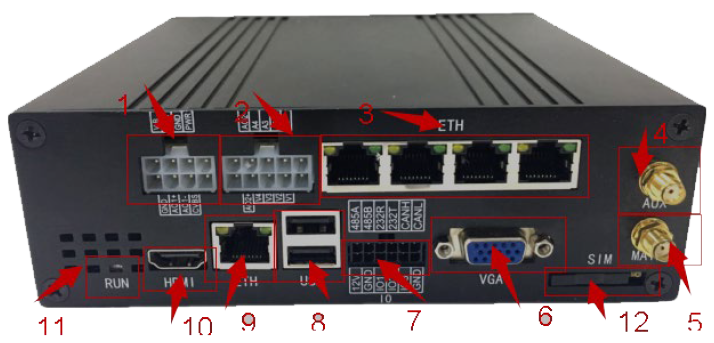

端口说明

设备接口说明：

① POWER--- DC12/24V供电

② AVOUT ---音/视频复合输入

③ ETH --------RJ45网线口/调试/数字摄像头接口

④ AUX ---------GPS天线

⑤ MAIN ------4G天线

⑥ VGA -------VGA视频输出

⑦ IO口-------串口/IO/CAN等外设接口

⑧ USB接口--可连接控制鼠标和U盘

⑨ ETH --------RJ45网线口（备用）

⑩ HDMI -----数字高清输出

? RUN -----运行指示灯

? SIM ----------SIM卡插

注意事项：

（1）电源线不能插到AVOUT口；

（2）4G天线接MAIN，GPS天线接AUX，接反会无定位和影响4G传输；

典型应用

•

  校车安全管理系统

•

  渣土车监控管理系统

•

  驾校培训车管理系统

•

  环卫车监控管理系统

•

  出租车监控管理系统

•

  公交车智能监控系统

•

  公务车管理系统

•

  货运车监控管理系统

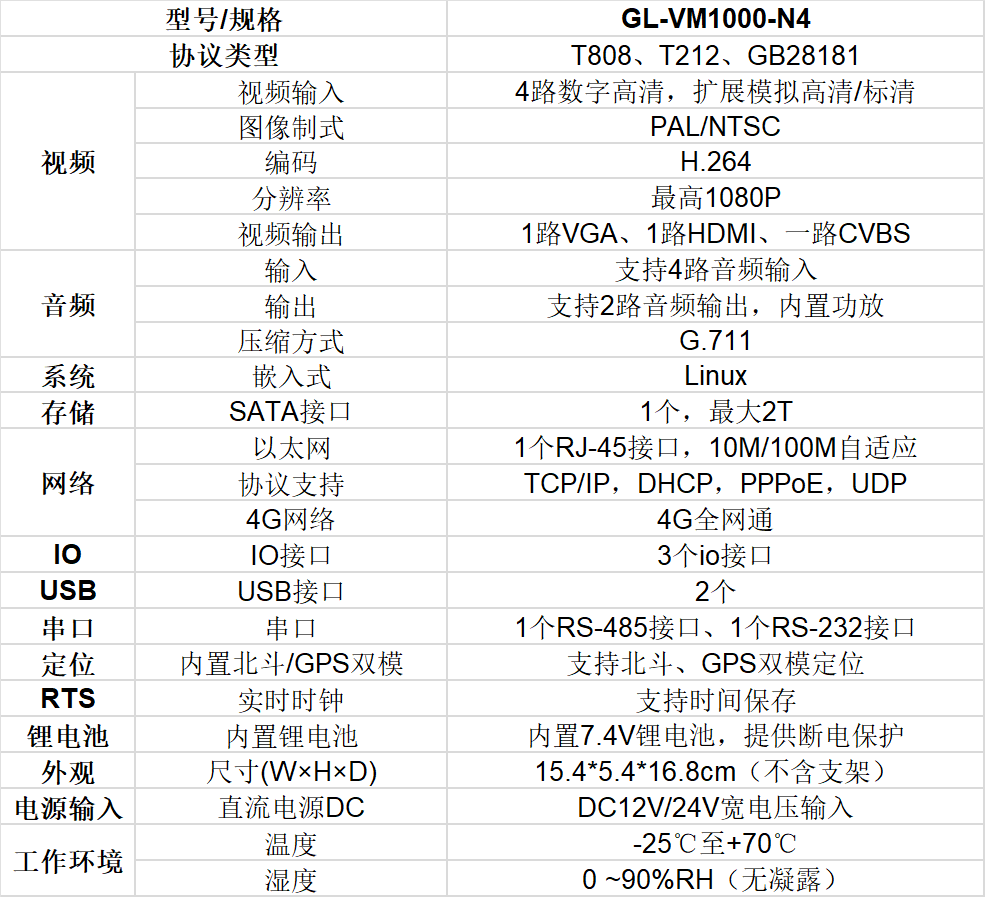

技术规格
